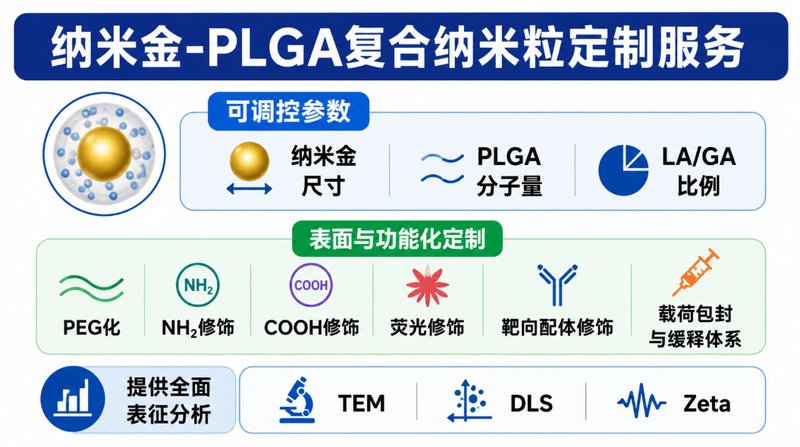

纳米金-PLGA复合纳米粒的定制化制备

Sur-Release公司，可根据实验需求调节纳米金尺寸、PLGA分子量及LA/GA比例，并支持PEG化、NH₂/COOH等表面功能化及荧光、靶向配体修饰。可进一步设计载荷包封与缓释体系，并提供TEM、DLS、Zeta等表征，满足纳米递送、成像示踪及功能材料研究需求。

◆ 一、相关产品推荐与科研规格交付

✦ 1.1可定制产品列表

以下为代表性产品类型，具体参数均可根据研究需求进行定制调整：

✦ 产品名称 ｜ 核心特性 ｜ 典型参数 ｜ 规格选项

✦ PLGA-AuNPs（球形金） ｜ 球形金粒子复合PLGA，基础多功能平台 ｜ 金粒径10–50nm可调；复合粒100–200nm｜100 / 250 / 500mg

✦ PLGA-金纳米棒（AuNRs） ｜ 近红外光热响应，纵向LSPR峰可调 ｜ 长径比1.5–4.5；复合粒100–200nm｜100 / 250 / 500mg

✦ PLGA-Au-ICG｜ 球形金 + ICG，光热+荧光成像双功能 ｜ICG负载量1–5 wt%；NIR响应型 ｜100 / 250 / 500mg

✦ PLGA-金纳米棒-ICG｜ 金纳米棒+ICG协同光热增强 ｜ 长径比2.5；NIR双响应 ｜100 / 250 / 500mg

✦ PLGA-金纳米粒-DOX｜ 金粒+阿霉素光热化疗联合 ｜DOX负载量3–8 wt% ｜100 / 250 / 500mg

✦ AuNRs-PEG-PLGA｜PEG化金纳米棒复合PLGA｜PEG MW 2k–10k Da可选 ｜25mL/瓶

✦ 1.2科研规格交付内容

Sur-Release公司为每一批次的定制产品提供完整的科研级交付包，包含以下内容：

✦ 交付项 ｜ 说明

✦ 产品本身 ｜ 按指定形态（冻干粉末或溶液）密封包装

✦ COA质量分析报告 ｜ 含DLS粒径、PDI、Zeta电位、UV-Vis光谱、TEM图像、金含量（ICP-MS或EDS）、负载量等核心指标

✦ 建议储存条件 ｜2–8℃低温避光，密封防潮，避免反复冻融

✦ 保质期 ｜6个月（自生产日期起）

✦ 使用说明 ｜ 建议的复溶/分散方法、工作浓度范围参考

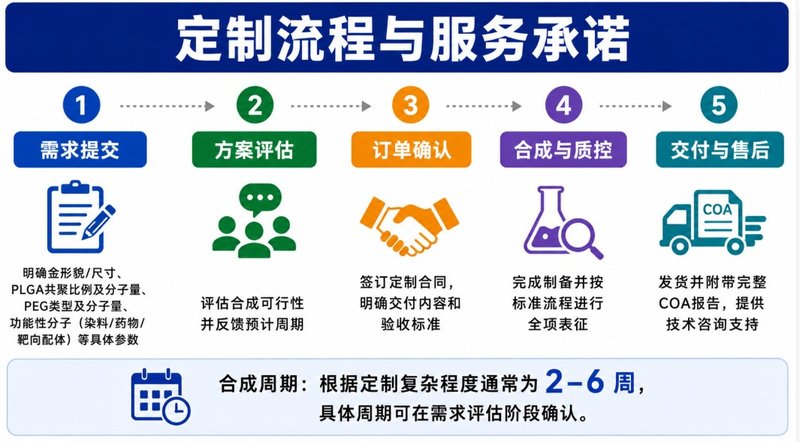

✦ 1.3定制流程与服务承诺

如需定制特定规格的产品，可按以下流程推进合作：

需求提交：明确金形貌/尺寸、PLGA共聚比例及分子量、PEG类型及分子量、功能性分子（染料/药物/靶向配体）等具体参数

方案评估：Sur-Release公司技术团队评估合成可行性并反馈预计周期

订单确认：签订定制合同，明确交付内容和验收标准

合成与质控：完成制备并按标准流程进行全项表征

交付与售后：发货并附带完整COA报告，提供技术咨询支持

合成周期根据定制复杂程度通常为2–6周，具体周期可在需求评估阶段确认。

◆ 二、Sur-Release公司

✦ 2.1平台技术能力：Sur-Release公司，在纳米金-PLGA复合体系的定制化构建方面建立了完整的制备与质控技术链条。依托多种成熟的纳米制备工艺，可提供从金核精准合成、PLGA载体设计到表面功能化修饰的全流程定制服务。

✦ 2.2可调节的结构参数

Sur-Release公司的可定制维度覆盖以下几个结构层级，各参数可根据研究需求独立调节或组合设计：

✦ 结构层级 ｜ 可调参数 ｜ 可选范围/类型 ｜ 功能影响

✦ 金纳米粒子形貌 ｜ 几何形状 ｜ 球形、棒状、壳层结构、立方体、星形、多孔结构 ｜ 决定LSPR峰位、光热转换效率、比表面积和表面修饰密度

✦ 金纳米粒子尺寸 ｜ 粒径/长径比 ｜ 球形5–200nm；棒状长径比1.5–5.0可调 ｜ 影响光学特性峰位、细胞摄取效率、体内分布和清除路径

✦ PLGA共聚比例 ｜ 乳酸:羟基乙酸摩尔比 ｜50:50、65:35、75:25、85:15等 ｜ 调控聚合物降解速率、药物释放曲线和颗粒疏水性

✦ PLGA分子量 ｜ 重均分子量 ｜5,000–150,000 Da｜ 影响载体机械强度、载药量和降解周期

✦ 复合粒子整体尺寸 ｜ 水合粒径 ｜50–300nm，通常优选100–200nm｜ 决定EPR效应利用效率、血管穿透能力和单核吞噬系统清除率

✦ Au/PLGA质量比 ｜ 负载比例 ｜ 可根据应用定制 ｜ 影响光热效应强度、成像对比度和载体稳定性

✦ 2.3供应规格与储存条件：产品以密封瓶装形式供应，常规包装规格包括100mg、250mg、500mg，也可根据课题需要协商更大规模。交付形态可选择冻干固态粉末（利于长期保存和称量分装）或分散溶液（便于直接使用，溶剂可为超纯水、PBS缓冲液或特定有机相）。储存条件建议为2–8℃低温避光保存，避免反复冻融和剧烈震荡，保质期通常为6个月（具体以COA标注为准）。

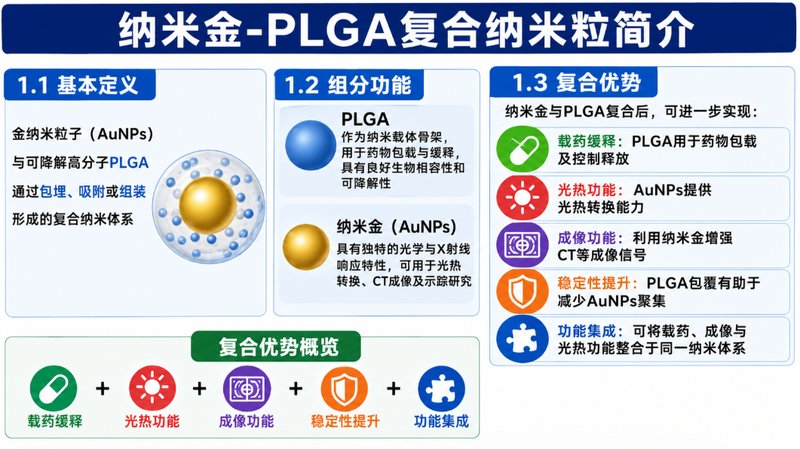

◆ 三、复合纳米粒简介

✦ 3.1基本定义：纳米金-PLGA复合纳米粒是将金纳米粒子（AuNPs）与可降解高分子PLGA通过包埋、吸附或组装形成的复合纳米体系，实现两种材料在纳米尺度上的功能结合。

✦ 3.2组分功能：PLGA：作为纳米载体骨架，可用于药物包载与缓释，具有良好的生物相容性和可降解性。

纳米金（AuNPs）：具有独特的光学与X射线响应特性，可用于光热转换、CT成像及相关示踪研究。

✦ 3.3复合优势

纳米金与PLGA复合后，可进一步实现：

✦ 载药缓释：PLGA用于药物包载及控制释放

✦ 光热功能：AuNPs提供光热转换能力

✦ 成像功能：利用纳米金增强CT等成像信号

✦ 稳定性提升：PLGA包覆有助于减少AuNPs聚集

✦ 功能集成：可将载药、成像与光热功能整合于同一纳米体系中

◆ 四、多功能化修饰

纳米金-PLGA复合平台具有丰富的可修饰位点，通过引入功能分子可拓展其在复杂生物环境中的应用能力。

✦ 4.1 PEG化修饰——提升稳定性的基础策略

✦ （1）为什么需要PEG化？

裸露的金纳米粒子在生理高离子强度环境（如PBS缓冲液或血清）中抗易因静电屏蔽作用而发生不可逆聚集，导致LSPR峰变宽、光热效率下降甚至沉淀析出。PEG（聚乙二醇）通过在粒子表面形成亲水性聚合物刷层，提供空间位阻排斥力，有效抑制粒子间聚集，同时减少血清蛋白的非特异性吸附，延长体内循环时间。

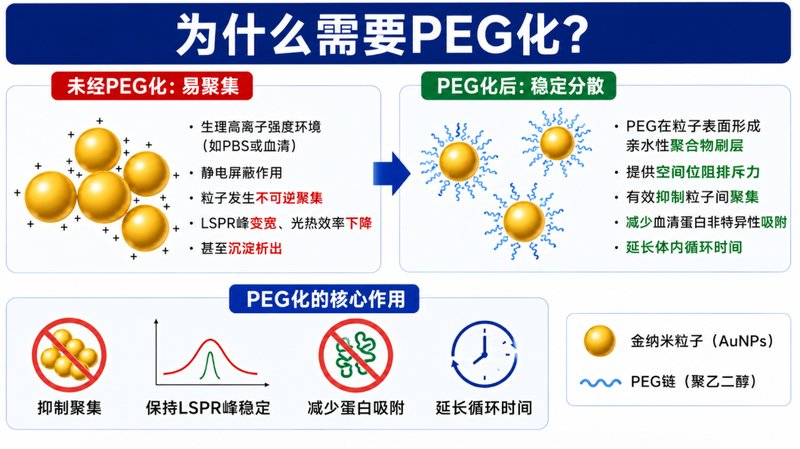

图7｜为什么需要PEG化？

✦ （2）PEG化修饰方案

Sur-Release公司提供多种PEG产品用于纳米金-PLGA体系的表面修饰，PEG分子量可选范围550–20,000 Da，具体选择需在屏蔽效率与表面占位之间权衡：高分子量PEG（5k–20k Da）屏蔽效果好但可能影响配体识别；低分子量PEG（550–2k Da）空间位阻较小，适合小分子配体的偶联。

✦ PEG类型 ｜ 末端官能团 ｜ 连接方式 ｜ 典型应用

✦ mPEG｜ 甲氧基 ｜ 物理吸附或共价偶联 ｜ 基础“隐形”修饰，降低非特异性吸附

✦ HS-PEG｜ 巯基（-SH） ｜Au-S共价键（金表面首选） ｜ 金纳米粒子直接修饰，键合稳定，不易脱附

✦ NH₂-PEG｜ 氨基 ｜EDC/NHS活化后偶联 ｜ 连接含羧基的靶向分子、药物或染料

✦ COOH-PEG｜ 羧基 ｜EDC/NHS活化后偶联 ｜ 连接含氨基的生物分子（如抗体、蛋白）

✦ MAL-PEG｜ 马来酰亚胺 ｜ 与巯基形成硫醚键 ｜ 连接含游离半胱氨酸的肽段或抗体片段

✦ NHS-PEG｜N-羟基琥珀酰亚胺酯 ｜ 直接与氨基反应 ｜ 快速偶联含伯胺的靶向配体

✦ N₃-PEG｜ 叠氮基 ｜ 点击化学（CuAAC/SPAAC） ｜ 与炔基修饰分子进行生物正交连接

✦ DBCO-PEG｜ 二苯并环辛炔 ｜ 无铜点击化学 ｜ 活体内的生物正交标记，无铜催化毒性

✦ Biotin-PEG｜ 生物素 ｜ 生物素-亲和素系统 ｜ 与亲和素/链霉亲和素标记物结合，用于分离或检测

关键提示：对于金纳米粒子的直接修饰，HS-PEG是最优先推荐的选择。巯基与金原子之间形成稳定的共价键（键能约40–50 kcal/mol），优于物理吸附或静电相互作用，能有效抵御谷胱甘肽等体内含硫化合物的竞争置换。

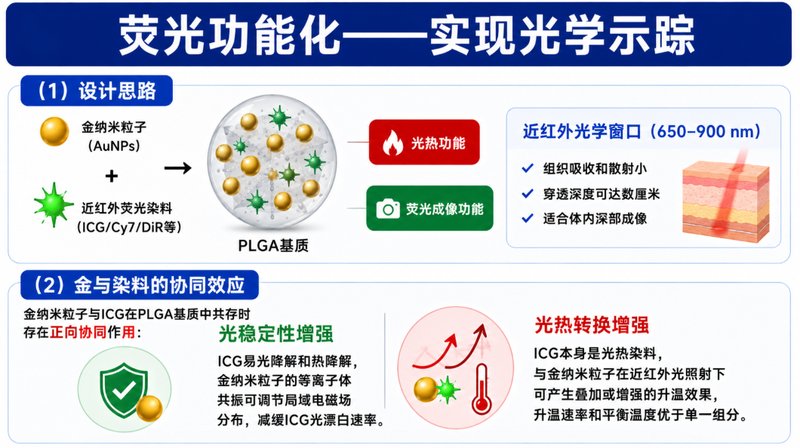

✦ 4.2荧光功能化——实现光学示踪

✦ （1）设计思路：将近红外荧光染料（如吲哚菁绿ICG、Cy7、DiR等）与金纳米粒子共同负载于PLGA基质中，使复合体系同时具备光热和荧光成像功能。近红外波段（650–900nm） 是生物组织的“光学窗口”，在此波段内组织对光的吸收和散射最小，穿透深度可达数厘米，适合体内深部成像。

✦ （2）金与染料的协同效应

有意思的是，金纳米粒子与ICG在PLGA基质中共存时并非简单的功能叠加，而是存在正向协同：

✦ 光稳定性增强：ICG在生理环境中易光降解和热降解，而金纳米粒子的等离子体共振可调节局域电磁场分布，一定程度上减缓ICG的光漂白速率。

✦ 光热转换增强：ICG本身也是一种光热染料，与金纳米粒子在近红外光照射下可产生叠加或增强的升温效果，文献报道这种组合的升温速率和平衡温度均优于单一组分。

图8｜荧光功能化——实现光学示踪

✦ 4.3靶向功能化——主动递送策略

被动靶向依赖EPR效应（肿瘤血管高通透性和淋巴回流障碍导致的纳米粒子选择性蓄积），但EPR效应在不同肿瘤模型和个体间差异较大。主动靶向通过在纳米粒表面修饰特异性靶向配体，实现对病变部位的选择性识别和结合。

金纳米粒子具有良好的表面可修饰性，可通过以下途径实现靶向：

✦ 途径 ｜ 原理 ｜ 适用配体类型

✦ Au-S键连接 ｜ 巯基化配体直接结合金表面 ｜ 巯基化多肽（如RGD-SH）、巯基化抗体片段

✦ PEG接头间接连接 ｜ 配体偶联于PEG末端官能团（-COOH、-NH₂等） ｜ 叶酸、转铁蛋白、单抗、纳米抗体

✦ PDA（聚多巴胺）涂层 ｜ 多巴胺在碱性条件下自聚合，形成具有丰富官能团的黏附层 ｜ 各种含氨基或巯基的配体，几乎不限种类

常用靶向分子举例：叶酸（靶向叶酸受体，在卵巢癌、乳腺癌中高表达）、RGD肽（靶向整合素αvβ3，在新生血管内皮细胞高表达）、HER2抗体/曲妥珠单抗（靶向HER2阳性乳腺癌）、EGFR抗体（靶向EGFR高表达的多种实体瘤）。

✦ 4.4响应性释放设计

智能响应型纳米体系可根据肿瘤微环境或外部刺激触发药物释放，实现“按需释药”：

✦ 响应类型 ｜ 触发机制 ｜ 实现方式

✦ 被动缓释 ｜PLGA酯键水解 ｜ 载体自身的降解行为，不依赖外部干预

✦ 近红外光响应（光热触发） ｜ 金纳米粒子吸收NIR光转化为热 ｜ 局部温度升高加速PLGA链段运动和药物扩散，或热敏脂质层塌陷释放内容物

✦ pH响应 ｜ 肿瘤微酸性环境（pH ~6.5–6.8） ｜ 引入pH敏感性连接键（如腙键、缩醛键）或在PLGA中掺杂pH敏感聚合物

✦ 酶响应 ｜ 肿瘤过表达的MMP等蛋白酶 ｜ 设计酶可裂解的肽段交联或壳层

其中，近红外光响应是金-PLGA体系抗独特的设计优势——通过调节光照强度和时间，可以实现对释药速率的外部时空可控调节。

◆ 五、关键参数调控

复合纳米粒的最终性能不是由单一参数决定的，而是金纳米粒子与PLGA两组分核心参数相互匹配的结果。

✦ 5.1金纳米粒子的尺寸与形貌调控：金纳米粒子的局域表面等离子体共振（LSPR）特性使其在特定波长处产生强烈的光吸收和散射，这一特性强烈依赖于粒子的尺寸和几何形状。

✦ （1）球形金纳米粒子

球形金纳米粒子的LSPR峰位随粒径增大发生红移。在5–100nm的常见粒径范围内，其吸收峰可从约510nm移动至约570nm。具体而言：

✦ 粒径范围 ｜LSPR峰位（约） ｜ 典型应用场景

✦ 5–15nm｜510–520nm｜ 免疫标记、侧向层析检测、生物传感器

✦ 20–40nm｜520–530nm｜ 暗场散射成像、表面增强拉曼散射基底

✦ 50–80nm｜530–550nm｜ 细胞摄取与内吞研究

✦ 80–100nm｜550–570nm｜ 光热治疗（需配合近红外染料）

设计权衡：小尺寸金粒子（<10nm）有利于肾脏清除和降低体内蓄积风险，但其LSPR信号较弱且光热转化效率有限；大尺寸金粒子（50–100nm）信号强、光热效果显著，但易被肝脏和脾脏的网状内皮系统识别和捕获，血液循环半衰期缩短。

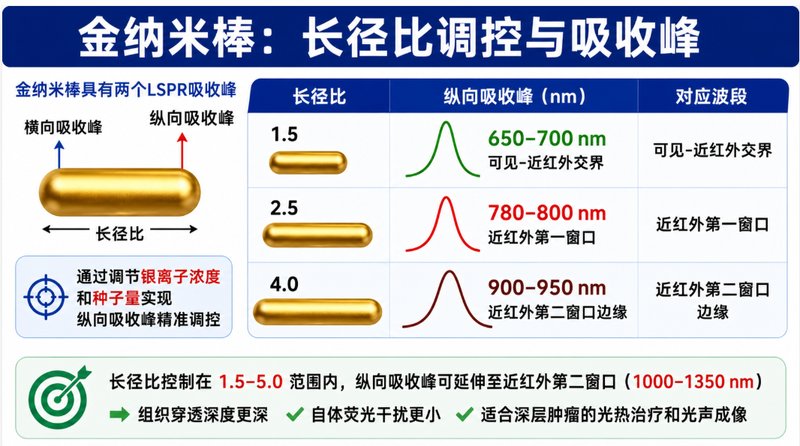

✦ （2）金纳米棒：金纳米棒具有横向和纵向两个LSPR吸收峰，其中纵向吸收峰对长径比高度敏感，可通过调节合成条件中的银离子浓度和种子量实现精准调控。

✦ 长径比1.5 → 纵向吸收峰约650–700nm（可见-近红外交界）

✦ 长径比2.5 → 纵向吸收峰约780–800nm（近红外第一窗口）

✦ 长径比4.0 → 纵向吸收峰约900–950nm（近红外第二窗口边缘）

长径比控制在1.5–5.0范围内时，纵向吸收峰可从可见区延伸至近红外第二窗口（1000–1350nm），该波段组织穿透深度更深且组织自体荧光干扰更小，适合深层肿瘤的光热治疗和光声成像。

✦ （3）其他形貌：金纳米壳层（二氧化硅核-金壳结构）和中空金纳米壳（金纳米笼）可将LSPR峰调节至近红外区域，同时具有较大的内部空腔，可额外负载药物分子。金纳米星和多孔金纳米粒子则因尖端增强效应和高比表面积，在表面增强拉曼散射和分子装载方面具有优势。Sur-Release公司可提供上述多种形貌的定制合成服务。

✦ 5.2 PLGA的分子量与共聚比例调控

PLGA作为载体材料，其降解行为和药物释放动力学受两个核心参数控制：

✦ （1）乳酸/羟基乙酸比例（LA:GA）

PLGA通过酯键水解进行降解，其水解速率取决于共聚物中羟基乙酸单元的比例：

✦ LA:GA比例 ｜ 降解半衰期（约） ｜ 释药行为特征 ｜ 适用场景

✦ 2.118055556｜1–2个月 ｜ 释放较快，初期可能有突释 ｜ 中短期治疗，释药周期数周

✦ 2.732638889｜3–4个月 ｜ 中等释放速率 ｜ 平衡型释放需求

✦ 3.142361111｜5–6个月 ｜ 缓慢持续释放 ｜ 长期缓释，慢性疾病治疗

✦ 3.552083333｜9–12个月 ｜ 抗缓慢释放 ｜ 超长期植入式递送

原理说明：羟基乙酸单元的引入增加了聚合物链的亲水性和水解位点密度，因此GA比例越高降解越快。在复合纳米粒体系中，金纳米粒子的存在可通过局部热效应或界面相互作用轻微影响PLGA的降解行为。

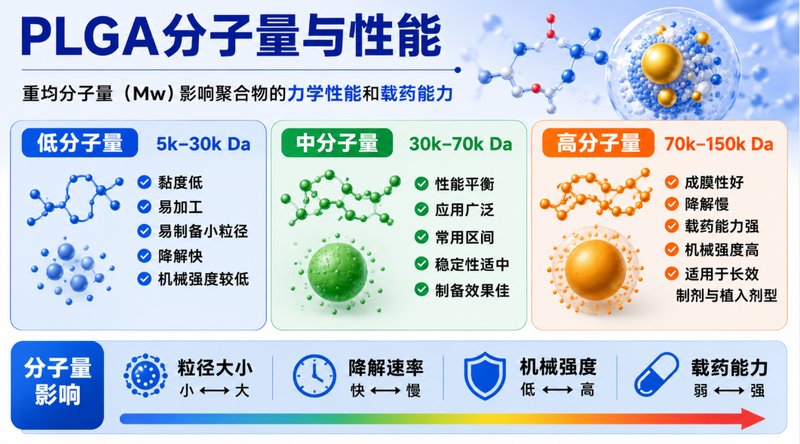

✦ （2）PLGA分子量

重均分子量（Mw）影响聚合物的力学性能和载药能力：

✦ 低分子量（5k–30k Da）：黏度低，易于加工成小粒径纳米粒，但降解快、机械强度较低。

✦ 中分子量（30k–70k Da）：综合性能平衡，是纳米粒制备的常用区间。

✦ 高分子量（70k–150k Da）：成膜性好、降解慢，适用于长效制剂和植入剂型。

✦ 5.3 Au/PLGA比例与包覆方式

✦ （1）金负载量的影响

金负载量（Au/PLGA质量比）直接影响复合纳米粒的光热效应强度、成像对比度和制剂稳定性：

✦ 低负载量（<5%）：光热效应较弱，适合以化疗为主的策略，金仅起辅助示踪作用。

✦ 中等负载量（5–15%）：光热与化疗功能均衡，是抗常用的负载区间。

✦ 高负载量（>20%）：光热效应显著，但可能影响PLGA的机械完整性和粒径均一性，且高浓度金粒子在PLGA内部可能发生邻近耦合效应导致LSPR峰变宽或偏移。

✦ （2）包覆策略对比

✦ 策略 ｜ 操作流程 ｜ 优势 ｜ 局限

✦ 原位还原法 ｜ 先将金离子（如HAuCl₄）与PLGA共组装，再在PLGA内部或表面还原生成Au⁰ ｜ 负载效率接近100%，金粒径可通过还原条件（还原剂种类、浓度、温度）调节，包覆牢固 ｜ 对金粒子形貌控制力弱，难以获得各向异性结构（如棒状）

✦ 预合成包覆法 ｜ 先独立合成金纳米粒子，再通过乳化或纳米沉淀将其包埋于PLGA中 ｜ 对金核尺寸、形貌和光学性质有精确的预先控制，批次可重复性好 ｜ 包覆效率受金粒子表面性质影响，可能存在游离金粒子残留需去除

在实践中，Sur-Release公司通常根据最终应用需求推荐合适的策略：追求高负载率和简便流程可选原位还原法；需要精确控制金核形貌（如棒状、星形）则优选预合成包覆法。

◆ 六、典型定制案例

案例一：PLGA-Au-ICG多功能成像纳米粒

项目背景：研究人员需要一种兼具光热治疗和近红外荧光成像功能的纳米探针，用于皮下肿瘤模型的治疗-成像一体化研究。要求纳米粒在近红外光照射下可产生显著光热效应，同时能够通过荧光成像实时追踪纳米粒在体内的分布和代谢情况。

设计方案：该体系在PLGA基质中同时包埋球形金纳米粒子（~15nm） 与近红外染料吲哚菁绿（ICG）。球形金粒子提供光热转化能力，ICG提供NIR荧光信号。复合纳米粒整体粒径控制于100–200nm区间，以充分利用肿瘤EPR效应实现被动靶向蓄积。

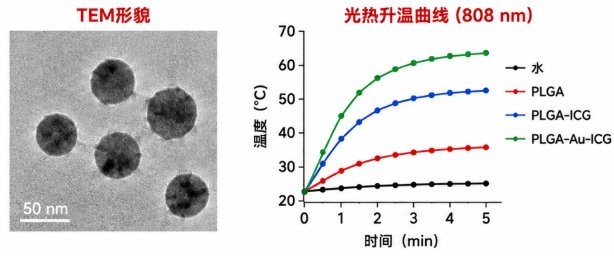

图11｜案例一：PLGA-Au-ICG多功能成像纳米粒

案例二：PLGA-金纳米棒-DOX双载药光热化疗体系

项目背景：针对耐药性肿瘤模型，单一光热治疗或化疗均难以彻底清除肿瘤，研究人员希望构建光热-化疗联合平台，利用金纳米棒的光热效应增敏化疗药物阿霉素（DOX）的杀伤效果，并实现近红外光触发的按需释药。

设计方案：以金纳米棒（长径比约3.2，纵向吸收峰约808nm） 为光热核心，同时负载阿霉素（DOX） 化疗药物，PLGA作为载体基质将两者共同包封。表面进一步修饰mPEG以提升胶体稳定性和循环时间。

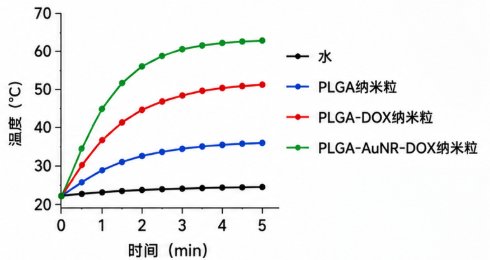

图12｜案例二：PLGA-金纳米棒-DOX双载药光热化疗体系

◆ 七、制备与质量表征体系

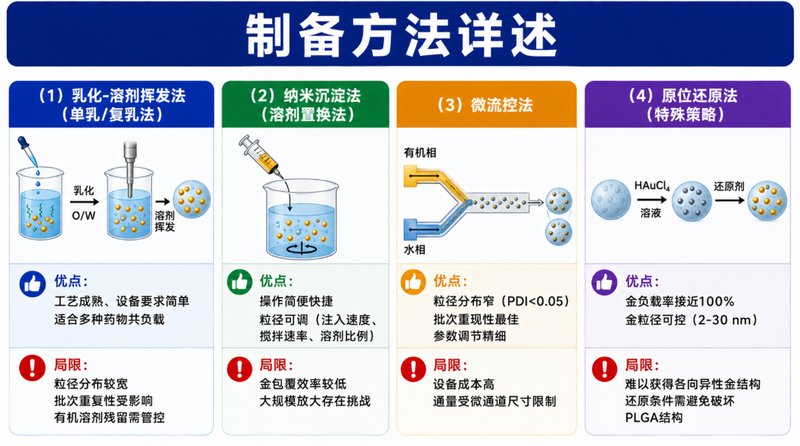

✦ 7.1制备方法详述

✦ （1）乳化-溶剂挥发法：将PLGA与金纳米粒共同乳化，经溶剂挥发形成复合纳米粒。特点：工艺成熟、适合共载药物，但需控制粒径均一性及溶剂残留。

✦ （2）纳米沉淀法：通过溶剂置换使PLGA快速析出并形成包载金纳米粒的颗粒。特点：操作简单、粒径可调，但包覆效率和规模化制备需优化。

✦ （3）微流控法：利用微通道精确控制混合与自组装过程，连续制备复合纳米粒。特点：粒径均一、重复性好、参数可控，但对设备要求较高。

✦ （4）原位还原法：使金离子进入PLGA纳米粒内部，再通过还原反应原位生成AuNPs。特点：金负载效率高、粒径可调，但更适合球形等简单金纳米结构。

✦ 7.2质量表征体系

质量表征是保障定制产品可靠性和可重复使用的关键环节。Sur-Release公司对每批产品执行以下表征方案，并随货提供完整的COA检测报告。

✦ 表征项目 ｜ 检测方法 ｜ 评价指标与可接受标准 ｜ 数据解读

✦ 水合粒径与分布 ｜ 动态光散射（DLS） ｜ 平均粒径（Z-average）、多分散系数PDI｜PDI < 0.1表明制剂单分散性优良；PDI 0.1–0.2属可接受窄分布；PDI > 0.3提示存在聚集或粒径不均

✦ 形貌与金粒子分布 ｜ 透射电镜（TEM/STEM） ｜ 颗粒球形度、金粒子是否均匀分布于PLGA内部而非表面吸附 ｜ 理想状态：PLGA为规整球体，金粒子呈暗点均匀分散于球体内部，无明显表面堆积

✦ 金元素定性/定量 ｜SEM-EDS能谱分析 ｜ 检测Au特征X射线信号峰，确认金负载是否成功 ｜EDS谱图中Au峰（约2.1 keV）出现即表明金元素存在；结合ICP-MS可精确定量金含量

✦ 光学特性 ｜UV-Vis分光光度法 ｜LSPR特征吸收峰位及吸光度强度 ｜ 峰位偏移提示金粒子尺寸或聚集状态改变；峰变宽提示粒子间耦合或粒径不均

✦ 表面电荷 ｜Zeta电位分析 ｜ 电位值（mV） ｜ 正或负的较大绝对值（>25mV）有利于静电稳定；近零电位时需依赖空间位阻（如PEG）维持稳定

✦ 化学组成验证 ｜ 傅里叶变换红外光谱（FTIR） ｜PLGA的C=O（~1750 cm⁻¹）、C-O（~1100 cm⁻¹）特征峰；PEG的C-O-C（~1100 cm⁻¹）峰 ｜ 确认PLGA未降解、PEG修饰成功且无化学结构改变

✦ 药物/染料负载量 ｜UV-Vis或HPLC｜ 特征吸收峰强度换算含量 ｜ 与投料比对照计算包封率和载药量

✦ 体外释放行为 ｜ 透析袋法（可选） ｜ 累计释放曲线 ｜ 评估缓释特性是否符合预期设计

参考数据范围：文献报道中优化制备的PLGA-Au复合纳米粒，干燥态STEM测得的粒径通常约为100–174nm，而DLS测得的水合粒径约为220–250nm。两者差异主要源于干燥过程中的收缩效应（PLGA在干燥时体积缩小）以及DLS测量的是水化层的流体力学半径，属正常现象，不表征粒子在溶液中发生聚集。
